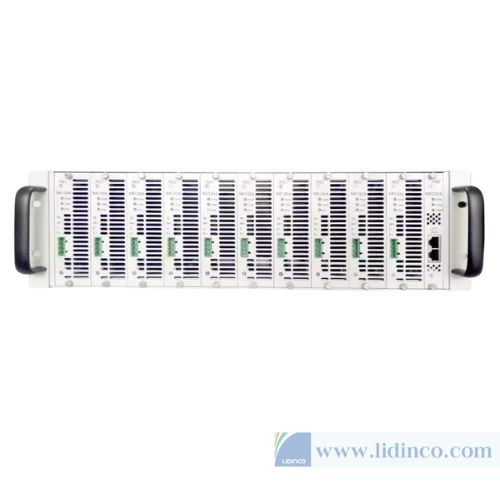

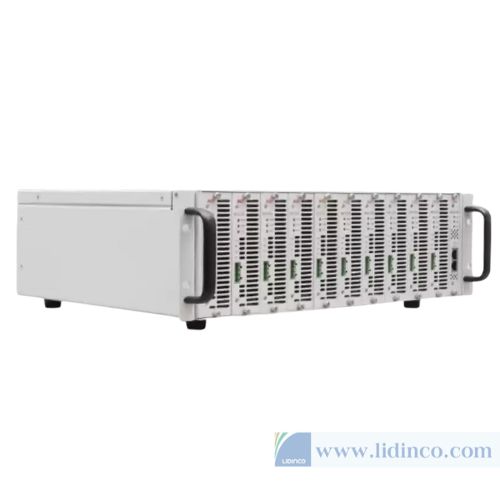

Máy kiểm tra điện dung siêu tụ điện & DCIR NGI N8130 Series

Thiết bị kiểm tra điện dung & DCIR siêu tụ điện/ắc quy dòng N8130

Dòng sản phẩm N8130 được NGI phát triển đặc biệt cho R&D và sản xuất siêu tụ điện và ắc quy. Tốc độ lấy mẫu lên đến 1ms, và quá trình nạp và xả có thể chuyển đổi liền mạch, đáp ứng đầy đủ các yêu cầu kiểm tra độ chính xác cao cho các thông số điện như điện dung nạp, điện dung xả, DCIR nạp, DCIR xả, hiệu suất chuyển đổi năng lượng, tuổi thọ chu kỳ, v.v. N8130 hỗ trợ các tiêu chuẩn kiểm tra phương pháp sáu bước, IEC62391 và QC/T741.

Phần mềm ứng dụng trên máy tính của N8130 hỗ trợ tùy chỉnh. Người dùng có thể tùy chỉnh các tệp kiểm tra theo quy trình. Kết quả kiểm tra có thể được lưu trữ trong cơ sở dữ liệu và xuất ra dưới các định dạng Excel và JPG.

Các tính năng chính

• Dải dòng điện: 0-50mA/500mA/2A/10A
• Dải điện áp: 0-6V
• Các thông số kiểm tra: Nạp CC, xả CC, nạp CV, tuổi thọ chu kỳ, điện dung nạp, điện dung xả, DCIR, v.v.
• Tốc độ lấy mẫu: lên đến 1ms
• Chuyển đổi liền mạch giữa nạp và xả
• Phần mềm ứng dụng đa chức năng, hỗ trợ phân loại sản xuất
• Đèn báo LED để hiển thị trạng thái kênh
• Lưu trữ và phân tích dữ liệu
• Giao diện LAN

Chức năng & Ưu điểm

Kiểm tra điện dung

N8130 có thể đo điện dung nạp và điện dung xả của siêu tụ điện. Phương pháp kiểm tra như sau: nạp hoặc xả siêu tụ điện được đo ở chế độ CC, ghi lại thời gian và điện áp trong quá trình nạp hoặc xả, và tính toán điện dung bằng cách tính toán tốc độ thay đổi của điện áp và thời gian trong quá trình đó. Người dùng có thể chọn điện áp và thời gian để tính toán theo các tiêu chuẩn đo lường khác nhau, chẳng hạn như IEC.

Kiểm tra DCIR

N8130 hỗ trợ nhiều phương pháp kiểm tra DCIR: đa xung, đơn xung, nạp-xả, kiểm tra sáu bước và kiểm tra IEC, đáp ứng nhu cầu kiểm tra của hầu hết người dùng. Công nghệ cốt lõi của NGI đảm bảo kết quả có độ chính xác cao được thu thập trong các phương pháp kiểm tra khác nhau.

Kiểm tra tuổi thọ

N8130 có thể đo các thông số vật lý của siêu tụ điện trong quá trình nạp và xả lặp lại và trích xuất các đường cong suy giảm. Bằng cách phân tích các thông số và đường cong, người dùng có thể có được tuổi thọ dự kiến của siêu tụ điện trong các môi trường ứng dụng khác nhau, các chu kỳ nạp và xả, và chỉ số hiệu suất ở các giai đoạn khác nhau. Kết quả kiểm tra tuổi thọ có thể được sử dụng để cải thiện vật liệu, thủ công, lưu trữ và nhiều khâu khác.

Four-wire sense

Trong quá trình kiểm tra siêu tụ điện, một dòng điện lớn sẽ được xuất ra, gây ra sụt áp trong dây dẫn và ảnh hưởng đến độ chính xác của phép đo. Dòng N8130 áp dụng hệ thống cảm biến bốn dây và trực tiếp thu nhận điện áp tại các đầu ra của siêu tụ điện để tránh sụt áp và đảm bảo độ chính xác của phép đo.

Kẹp kiểm tra

Để đáp ứng các kịch bản ứng dụng kiểm tra ở các quy mô khác nhau, NGI cung cấp hai loại kẹp kiểm tra: kẹp Kelvin và kẹp đặc biệt 12 kênh. Cả hai loại kẹp đều hỗ trợ kết nối bốn dây.

Phần mềm ứng dụng

Phần mềm N8130 áp dụng thiết kế nền tảng, cho phép người dùng tùy chỉnh quy trình kiểm tra theo yêu cầu của họ. Giao diện giống như Office, hiển thị độc lập từng kênh, hỗ trợ tạo dạng sóng điện áp và dòng điện, và hiển thị kết quả dưới dạng bảng làm cho phần mềm chuyên nghiệp này trở nên đa chức năng và dễ sử dụng. N8130 được thiết kế với mạch giới hạn công suất và có phản ứng nhanh, có thể ngăn N8130 bị hỏng do quá công suất. N8130 áp dụng công nghệ bảo vệ, có khả năng thích ứng rộng với môi trường kiểm tra khắc nghiệt, và cải thiện khả năng chống nhiễu.

Thông số kỹ thuật
