Máy phân tích tín hiệu RF

Máy phân tích tín hiệu RF

Máy phân tích tín hiệu RF là một thiết bị phân tích hiện đại thường được ứng dụng trong lĩnh vực viễn thông. Nó cho phép phân tích sâu các tín hiệu siêu cao tần bằng cách kết hợp giữa băng thông rộng cùng với phần mềm tích hợp trong thiết bị, nhờ đó dòng máy này đóng một vai trò không thể thiếu đối với các nhà nghiên cứu RF

Máy phân tích tín hiệu RF là gì?

Máy phân tích tín hiệu RF (RF Signal Analyzer) có thể được xem là một máy phân tích phổ kết hợp với một bộ xử lý tín hiệu số (DSP) được sử dụng để phân tích cường độ và pha của tín hiệu, nhờ vào bộ xử lý DSP nó cho phép trích xuất các thông tin hữu ích được truyền bằng tín hiệu điện

Trong khi máy phân tích phổ chỉ có thể đo được biên độ hoặc độ lớn của tín hiệu, máy phân tích tín hiệu RF với phần mềm tích hợp của mình có thể dùng để kiểm tra bất kỳ khía cạnh nào của tín hiệu như điều chế

Các dòng máy hiện đại ngày nay được tối ưu khả năng đo lường bằng cách tích hợp cả phân tích tương tự ở mặt trước và kỹ thuật số ở mặt sau

Điểm nổi bật của máy phân tích tín hiệu

Máy phân tích tín hiệu có thể thực hiện các hoạt động của cả máy phân tích phổ (bao gồm nhiễu pha , công suất và độ méo) và máy phân tích mạng vectơ (bao gồm giải điều chế hoặc phân tích chất lượng điều chế) được thực hiện như các ứng dụng đo lường. Các ứng dụng đo lường này có thể được tích hợp vào nền tảng máy phân tích dưới dạng phần mềm đo lường hoặc được cài đặt dưới dạng phần mềm ứng dụng có thể thay đổi.

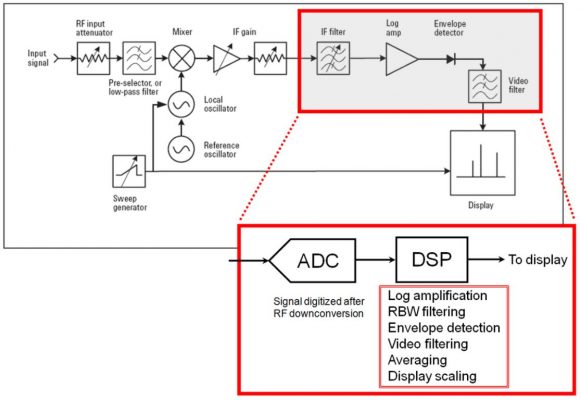

Cấu tạo của máy phân tích tín hiệu RF

Như đã thấy, phần đầu của sơ đồ chính là sơ đồ của máy phổ và phần trong khung màu đó chính là phần nâng cấp để tạo nên một máy phân tích tín hiệu.

Tín hiệu RF đầu vào sẽ được chuyển đổi sang tần số trung tần thấp hơn (IF). Thay vì sử dụng một bộ lọc tương tự, Bộ lọc có băng tần biến đổi được sử dụng trên máy phân tích phổ RF truyền thống bằng bộ chuyển đổi tín hiệu số, thực hiện chuyển đổi tín hiệu IF tương tự sang tín hiệu số. Hiện tại thì các thuật toán DSP bao gồm FFT có thể được ứng dụng vào quá trình chuyển đổi trên.

Ngoài ra, điểm khác biệt lớn nhất chính là máy phân tích tín hiệu có thể cố định tần số của bộ tạo dao động nội (LO), thực hiện thu thập tín hiệu thời gian và phân tích phổ ở tần số trung tâm cố định đó. Bộ tạo dao động nội xác định tần số trung tâm, xung đồng hồ lấy mẫu, cùng với băng thông bộ lọc thông dải liên quan; đồng thời nó cũng xác định băng thông hoặc khoảng thời gian hiển thị phổ.

Nên mua máy phân tích tín hiệu RF ở đâu

Hiện nay, Chuyên Thiết Bị đang cung cấp các dòng máy signal RF Analyzer nhập khẩu từ các thương hiệu đo điện hàng đầu như Anritsu, Keysight, Tektronix và các hãng khác theo yêu cầu khách hàng. Nếu không tìm thấy mã sản phẩm, quý khách vui lòng liên hệ theo thông tin bên dưới để được báo giá tốt nhất
