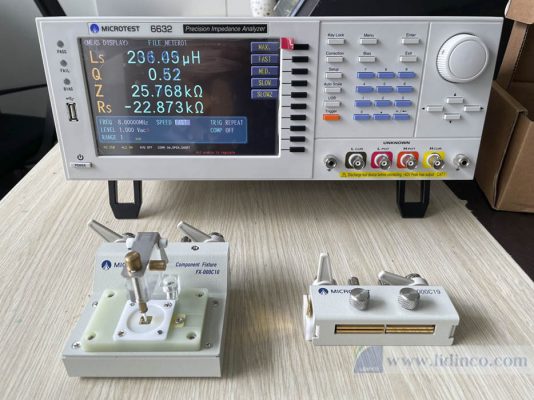

Máy phân tích trở kháng Microtest 6632-1

Thông tin sản phẩm

Hãng sản xuất: Microtest
Mã sản xuất: 6632-1
Bảo hành: 12 tháng

Thông tin khuyến mãi

Sản phẩm tạm thời chưa có khuyến mãi!

Yêu cầu báo giá

Category: Máy phân tích trở kháng

Thanh toán đơn giản

Phương thức thanh toán đa dạng

Miễn phí vận chuyển

Cho đơn hàng từ 3.000.000 VNĐ

Hỗ trợ 24/7

Ngay cả ngoài giờ làm việc

Liên hệ tư vấn Hồ Chí Minh

Điện thoại: (028).3977.8269 / 0906.988.447

Email: sales@lidinco.com

Liên hệ tư vấn Bắc Ninh, Hà Nội

Điện thoại: (0222).730.0180

Email: bn@lidinco.com

Liên hệ qua ứng dụng: (Lidinco)

Description
Tài liệu

Giới thiệu máy phân tích trở kháng Microtest 6632-1

Máy phân tích trở kháng chính xác 6632 có bảy tùy chọn tần số (10Hz đến 1/3 / 5/10/Thông số đo lường20/30 / 50MHz). Chức năng phân tích mạch tương đương hỗ trợ 7 mô hình tham số khác nhau (ba phần tử, bốn phần tử), nó có thể giúp khách hàng mô hình hóa các đặc tính trở kháng so với tần số. 6632 Tích hợp điện áp phân cực DC ± 12V, nó có thể đo vòng tròn thừa nhận phần tử áp điện và có thể đo đặc tính phân cực DC của giá trị điện dung. 6632 có thể sử dụng với hệ thống kiểm tra dòng điện phân cực DC. Hỗ trợ giao diện RS-232 、 GPIB 、 Handler 、 LAN 、 USB Host / Device, khả năng phần mềm kết nối PC để cải thiện đáng kể hiệu quả thiết kế và kiểm tra.

6632 hỗ trợ nhiều loại phụ kiện đáp ứng nhu cầu của khách hàng. Chẳng hạn như thiết bị kiểm tra vật liệu điện môi cho phép các kỹ sư thiết kế PCB giảm thiểu các điều kiện bị lỗi với thông tin toàn diện về tính cho phép trong khi thiết kế bố trí PCB, vật cố định kiểm tra vật liệu điện môi lỏng để đo hằng số điện môi của nước tinh khiết và không khí, vật cố định kiểm tra vật liệu từ tính để đo độ thẩm thấu của các lõi hình xuyến hoặc lõi ferit khác nhau và các vật liệu phủ che chắn điện từ,… vv

Các đặc điểm nổi bật

Dải tần số nguồn tín hiệu: 10 Hz đến 1/3/5/10/20/30/50 MHz
Độ chính xác cơ bản lên đến ± 0,08% (điển hình ± 0,05%)
Hàm ALC
Trở kháng đầu ra 25Ω / 100Ω, có thể chuyển đổi
Hỗ trợ chế độ đồng hồ đo và chế độ danh sách, chế độ quét và chức năng phân tích mạch tương đương (tùy chọn)
Điện áp phân biệt DC tích hợp ± 12V
Đo vòng tròn thừa nhận phần tử áp điện và có thể đo đặc tính phân cực DC của giá trị điện dung.
Tốc độ đo siêu cao <3ms
Hở mạch / ngắn mạch / tải đúng chức năng
Có thể chọn tối đa bốn thông số thành phần trong chế độ đồng hồ đo điện. Các giá trị cảm ứng và DCR có thể được đo và hiển thị đồng thời
Tự động phân loại thành phần: Chức năng so sánh và chức năng phân loại Xử lý BIN
Có thể được sử dụng với các thiết bị cố định khác nhau, chẳng hạn như: vật cố định kiểm tra vật liệu điện môi lỏng, vật cố định kiểm tra vật liệu điện môi và vật cố định kiểm tra vật liệu từ tính… .v.v.
Sử dụng với hệ thống kiểm tra dòng điện phân cực DC
Hỗ trợ giao diện RS-232 、 GPIB 、 Handler 、 LAN 、 USB Host / Device
Phần mềm phân tích dữ liệu kết nối PC có sẵn

Xem thêm

Thông số kỹ thuật

Tần số: 10Hz – 1MHz

Chức năng phân tích mạch tương đương tùy chọn (mô hình S)
Độ phân giải tối thiểu: 100mHz, 6-bit Frequency Input
Độ chính xác: 7 ppm±100mHz
Độ chính xác cơ bản: ± 0.08% (typical ±0.05%)

Mức tín hiệu kiểm tra AC:
Mức điện áp tín hiệu kiểm tra
10mV – 2Vrms (Ro 100Ω)
10mV – 1Vrms (Ro 25Ω)
Độ phân giải điện áp tối thiểu 1mV

Độ chính xác:
ALC ON: 6％ * Voltage ± 2mV
ALC OFF: 10％ * Voltage ± 2mV

Kiểm tra mức tín hiệu dòng điện: 200µA – 20mArms

Độ phân giải tối thiểu hiện tại: 10µA

Độ chính xác:
ALC ON：6％ * Current ± 20µ
ALC OFF：10％ * Current ± 20µA

Mức tín hiệu kiểm tra DC: 1V (Fixed)

Thời gian kiểm tra: < 3mS

Trở kháng đầu ra: 25Ω/100Ω, switchable (Nominal value)

Tham số: |Z| 、|Y| 、θ 、X 、R 、G 、B 、L 、D 、Q 、DCR 、C 、 ESR 、ε and μr

Nguồn điện:
Điện áp: 90-264Vac
Tần số: 47-63Hz

Điện năng tiêu thụ: 30VA

Môi trường:
Nhiệt độ: 10℃ – 40℃
Độ ẩm: 20-90%RH

Kích thước: 336x147x340 mm (W*H*D)

Trọng lượng: 3,95 kg

Giao diện: RS-232、Handler、LAN、USB Host、USB Device

Màn hình: Màn hình màu, 7″ TFT (800*480)

Thông số đo lường:
|Z|: 0.000 mΩ to 9999.99 MΩ
R, X: ± 0.000 mΩ to 9999.99 MΩ
|Y|: 0.00000 μS to 999.999 kS
G, B: ± 0.00000 μS to 999.999 kS
θRAD: ± 0.00000 to 3.14159
θDEG: ± 0.000° to 180.000°
Cs, Cp: ± 0.00000 pF to 9999.99 F
Ls, Lp: ± 0.00 nH to 9999.99 kH
D: 0.00000 to 9999.99
Q: 0.00 to 9999.99
Δ: ± 0.00% to 9999.99%
Rdc: 0.00 mΩ to 99.9999 MΩ
εr’ εr”: 0 to 100000
μr’ μr”: 0 to 100000
