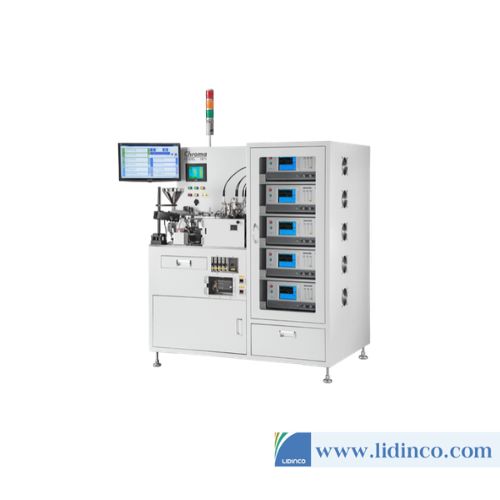

Máy kiểm tra cuộn cảm Chroma 1871

Giới thiệu máy kiểm tra cuộn cảm Chroma 1871

Máy kiểm tra cuộn cảm Chroma 1871 được thiết kế đặc biệt cho việc kiểm tra ngắn mạch lớp của cuộn cảm chip trong các ứng dụng sản xuất hàng loạt. Hệ thống này kế thừa tất cả các chức năng đánh giá từ máy kiểm tra cuộn dây xung Chroma 19301A, bao gồm Diện tích, Laplacian, và hai chức năng kiểm tra mới – ΔTỷ lệ đỉnh và ΔDiện tích cộng hưởng.

Do cuộn cảm thu nhỏ được sử dụng rộng rãi trong các sản phẩm điện tử hiện nay, việc sản xuất hàng loạt cuộn cảm công suất là cần thiết. Khả năng sản xuất của Chroma 1871 lên đến 1.500ppm, có thể đáp ứng số lượng yêu cầu. Nó sử dụng 5 trạm kiểm tra ngắn mạch lớp để tiến hành kiểm tra cùng một lúc nhằm đẩy nhanh quá trình sản xuất. Ngoài ra, nó có thể chọn 2 trạm kiểm tra ngắn mạch lớp để bộ phận R&D hoặc QA sử dụng một cách tiết kiệm chi phí.

Đặc điểm nổi bật

■ Kích thước áp dụng từ 3.2mm x 2.5mm đến 1.6mm x 0.8mm
■ Tốc độ kiểm tra và đóng gói từ 600ppm đến 1500ppm
■ Chức năng đánh giá ngắn lớp:
– Diện tích
– Laplacian
– Tỷ lệ đỉnh Δ
– Diện tích cộng hưởng Δ
■ Được trang bị chức năng kiểm tra tiếp xúc để kéo dài tuổi thọ thiết bị.
■ Cung cấp từ 2 đến 5 trạm kiểm tra cho ATS lựa chọn dựa trên yêu cầu kiểm tra.
■ Thiết kế đĩa chỉ số loại bỏ hiện tượng rơi cuộn cảm
■ Thiết kế ổ cắm kiểm tra đo bốn dây.
■ Mỗi trạm kiểm tra có một hộp thu gom sản phẩm NG (Không đạt) độc lập.
■ Phần mềm thu thập dữ liệu độc quyền được thiết kế để giám sát chất lượng sản phẩm trong thời gian thực
■ Giao diện vận hành có thể chuyển đổi tiếng Trung/tiếng Anh/tiếng Nhật
■ Thiết bị nhanh, ổn định và an toàn
