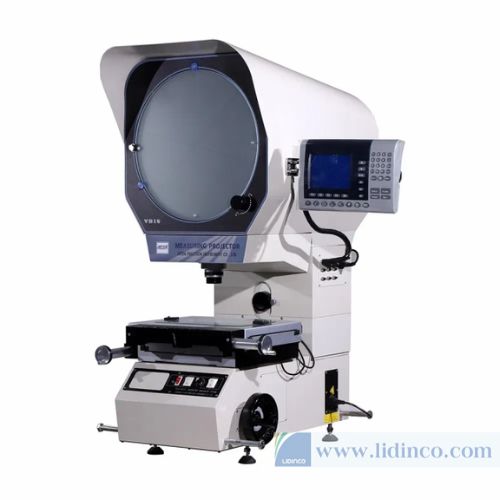

Máy chiếu biên dạng quang học Jatentech JTDVB16-2515

Giới thiệu máy chiếu biên dạng JTDVB16-2515

Máy chiếu biên dạng quang học JTDVB16-2515 được nghiên cứu và sản xuất bởi Jatentech. Thiết bị được thiết kế phù hợp cho việc kiểm tra kích thước, đường viền và hình dạng bề mặt của các chi tiết cơ khí phức tạp.

Màn chiếu mờ của JTDVB16-2515 có đường kính 330mm siêu sáng, độ phân giải cao, kèm theo phụ kiện chiếu sáng bề mặt với vạch chia độ 45/90 độ, gương bán phản chiếu và bộ lọc màu xanh lá tùy chọn.

Thiết kế mới trên trục Z sử dụng ray dẫn hướng chữ V với bánh răng xoắn 45 độ để nâng hạ, đảm bảo độ tuyến tính trục Z tối ưu và nâng cao độ chính xác đo lường. Tích hợp hệ thống xử lý dữ liệu mạnh mẽ DP300.

Điểm nổi bật của JTDVB16-2515

• Độ Chính Xác Cao: trục X/Y đạt ≤ 3 + L/200 (μm), máy chiếu biên dạng JTD đảm bảo phép đo chính xác cho nhiều ứng dụng khác nhau.
• Hệ thống DP300 tự phát triển hỗ trợ đo lường 2D dễ dàng, thu thập dữ liệu và phân tích kích thước hiệu quả.
• Cung cấp các tùy chọn phóng đại từ 10X đến 100X, lý tưởng cho việc kiểm tra chi tiết trên nhiều loại chi tiết và vật liệu.
• Đo và thu thập dữ liệu 2D toàn diện: điểm, đường thẳng, vòng tròn, góc, khoảng cách và nhiều thông số khác
• Chuyển đổi đơn vị linh hoạt giữa milimét và inch
• Kết nối trực tiếp với máy in và máy tính để xuất, lưu trữ và phân tích dữ liệu đo lường
• Tích hợp máy in mini chuyên dụng, công tắc chân và hộp hiển thị số DP300 — giúp thao tác đo lường và hiển thị dữ liệu nhanh chóng, tiện lợi
