Hướng dẫn đo dòng điện bằng VOM và Ampe kìm

Dòng điện là một yếu tố cơ bản trong điện tử, mọi thiết bị điện khi hoạt động đều cần một giá trị dòng điện nhất định. Vậy làm thế nào để biết được dòng điện đang được cung cấp bởi nguồn điện có giá trị là bao nhiêu? Mời bạn theo dõi trong bài viết dưới đây

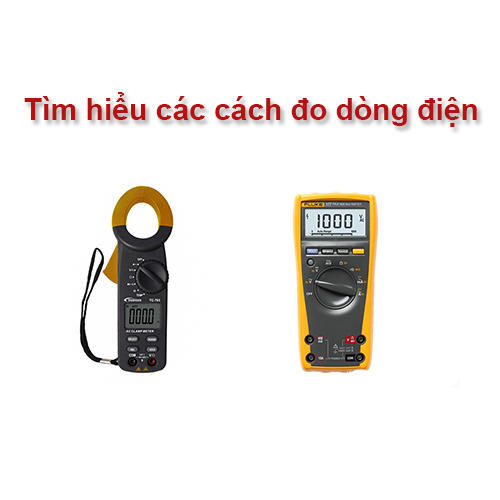

Sử dụng thiết bị gì để đo dòng điện?

Hiện nay, có nhiều cách khác nhau để có thể đo giá trị dòng điện nhưng đơn giản nhất vẫn là sử dụng đồng hồ vạn năng và ampe kìm. Để đo giá trị cường độ dòng điện thì sử dụng ampe kìm là hiệu quả và an toàn nhất vì bạn có thể đo được dòng mà không cần phải đấu nối tiếp xúc với dòng điện

Ampe kìm cho phép bạn đo giá trị dòng điện rất lớn lên đến hàng ngàn A một cách dễ dàng, tuy nhiên dòng thiết bị này củng  có một điểm hạn chế là để đo được dòng DCA bạn cần phải chi trả một khoản cao hơn cho việc mua thiết bị. Trong bài viết dưới đây, tôi sẽ giới thiệu cho bạn hai cách để đo giá trị dòng điện bằng đồng hồ đo điện và ampe kìm nhé

Hướng dẫn sử dụng đồng hồ vạn năng đo dòng điện

1. Hướng dẫn đo dòng điện bằng đồng hồ vạn năng

Đo dòng điện bằng VOM sẽ phức tạp hơn một chút so với đo điện áp thông thường đo dòng điện sẽ được chia thành các dải như hình mình họa ở trên là µA, mA, A. Vậy các bước đo như thế nào

– Bước 1: Chuyển núm đến vị trí đo dòng điện ở mức A~ tức là giá trị lớn nhất nếu bạn chưa biết dòng điện cần đo giá trị khoảng bao nhiều
– Bước 2: Nhấn nút SELECT để chuyển qua lại giữa chế độ AC và DC. Chọn AC nếu đo dòng điện xoay chiều và DC cho dòng một chiều
– Bước 3: Cắm que đo màu đen vào cổng COM, que đỏ cắm vào cổng đo ở mức A
– Bước 4: Tiến hành phép đo và đọc kết quả đo trên màn hình
– Bước 5: Nếu giá trị nhỏ ở mức mA, chuyển thang đo về mA và cắm lại que đỏ vào cổng μAmA để có kết quả chính xác hơn
– Bước 6: Khi để chuyển về chế độ mA mà giá trị vẫn nhỏ hơn chuyển tiếp thang đo về μA khi đó kết quả sẽ chính xác nhất

2. Hướng dẫn đo dòng điện bằng đồng hồ vạn năng kim

• Bước 1: Cắm que đỏ vào cổng (+), que đen vào cổng (-)
• Bước 2: Vặn núm điều chỉnh về khu vực thang đo dòng điện một chiều (DCA)
• Bước 3: Chọn dải đo phù hợp để có độ chính xác cao nhất (Ví dụ bạn đo dòng điện khoảng 0.1A hãy chọn thang đo ở mức gần nhất. Trên hình là 0.3A như vậy kết quả đo sẽ chính xác nhất)
• Bước 4: Tắt nguồn điện của mạch cần kiểm tra
• Bước 5: Đặt 2 que đo vào 2 điểm cần đo que đen nối với cực âm, que đỏ nối với cực dương. Mắc đồng hồ nối tiếp với mạch thí nghiệm
• Bước 6: Đọc giá trị dòng điện một chiều hiển thị. Đọc trên cung chia độ C, tính giá trị giống trường hợp đo điện áp 1 chiều. Tức là giá trị thực bằng số chỉ của kim trên cung chia độ nhân với thang đo và chia cho giá trị MAX trên cung chia độ đó

3. Hướng dẫn đo dòng điện bằng Ampe kìm

Đây là thiết bị chuyên dụng để đo giá trị của dòng điện nên phương thức đo củng có một chút khác biệt và tương đối đơn giản

• Bước 1: Vặn núm điều chỉnh về thang đo dòng điện xoay chiều hoặc một chiều tùy vào nhu cầu đo
• Bước 2: Bấm mở kìm và kẹp vào dây dẫn của thiết bị cần đo dòng điện (lưu ý chỉ kẹp vào một dây đơn)
• Bước 3: Đọc kết quả hiển thị trên màn hình LCD

Chúc các bạn thành công!
