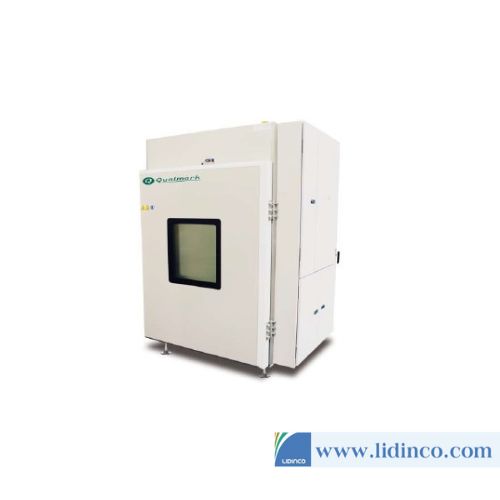

Tủ thử nghiệm môi trường LSP Typhoon 3.0

Giới thiệu tủ thử nghiệm môi trường LSP Typhoon 3.0

Typhoon 3.0 được thiết kế đặc biệt dành cho khách hàng thực hiện các bài kiểm tra HASS (Highly Accelerated Stress Screen – Sàng lọc ứng suất tăng tốc cao) với sản lượng thấp và cần một buồng thử có bàn rung kích thước 36” x 36”. Thiết bị này cũng rất lý tưởng để thực hiện các bài kiểm tra HALT (Highly Accelerated Life Test – Kiểm tra tuổi thọ tăng tốc cao) cho các sản phẩm có kích cỡ trung bình đến lớn.

Tương tự như Typhoon 4.0, bàn rung của Typhoon 3.0 có thể lắp ở hai độ cao khác nhau, cho phép điều chỉnh thể tích bên trong buồng thử để phù hợp với yêu cầu của sản phẩm.

CÁC TÍNH NĂNG TIÊU CHUẨN CỦA BUỒNG TYPHOON

Công nghệ Rung Qualmark xLF2: Bàn rung lặp lại 6DOF (sáu bậc tự do) được cấp bằng sáng chế

• Kích thích đồng thời ở nhiều tần số để kiểm tra các cụm chi tiết phức tạp

• Thiết kế búa khí nén/bàn rung độc quyền không cần bôi trơn và không dùng van

• Vận hành êm, không cần hệ thống làm mát ngoài

• Hiệu suất tiêu chuẩn 75 gRMS; có thể nâng cấp lên 100 gRMS

• Bàn rung có thể điều chỉnh tại hiện trường để thiết lập lại mức PSD ban đầu, đảm bảo hiệu suất ổn định
  (Điều chỉnh được bao gồm trong thỏa thuận bảo trì định kỳ.)

Hệ thống Làm lạnh

• Van và bộ góp LN₂ (nitơ lỏng) cách nhiệt chân không (VJ – Vacuum Jacketed)

• Hệ thống điều khiển tỷ lệ và van giúp tối ưu hiệu suất LN₂ và kiểm soát nhiệt độ ổn định, đồng thời giảm trạng thái hai pha (khí/lỏng) gây sự cố trong các hệ thống dùng solenoid bật/tắt truyền thống

• VJ loại bỏ ngưng tụ, nhỏ nước, các vấn đề an toàn OSHA và giảm thất thoát năng lượng so với các phương pháp cách nhiệt khác

• Sử dụng LN₂ hiệu quả và tiết kiệm với bình Dewar áp suất thấp hoặc hệ thống Permacyl và bình LN₂ áp suất cao/bulk

Thiết kế Buồng kiểm tra

• Nội thất thép không gỉ, vỏ ngoài sơn hoàn thiện với hai cửa mở toàn phần

• Luồng khí tốc độ cao giúp cải thiện tốc độ thay đổi nhiệt độ của sản phẩm

• Bàn đặt mẫu hai vị trí, linh hoạt cho mẫu cao, cải thiện thao tác và giảm mức tiêu thụ LN₂/điện cho các mẫu nhỏ

• Cách nhiệt tiên tiến kết hợp với búa phát rung độ ồn thấp mang lại vận hành rất êm, ngay cả ở mức rung tối đa

• Chân đế có thể điều chỉnh để cân bằng thiết bị

Hệ thống Điều khiển

• Hệ thống Windows 10 với giao diện vận hành dựa trên LabVIEW và điều khiển PLC

• Lập trình, vận hành và ghi dữ liệu cho các chu trình rung/nhiệt

• Một cảm biến gia tốc dùng để điều khiển bàn rung (có thể gắn thêm 3 cảm biến nữa)

• Hai cặp nhiệt điện: một cho sản phẩm, một cho không khí (có thể bổ sung 4 đầu vào nữa)

• Tám rơ-le sự kiện cho các thiết bị điều khiển bên ngoài

• Tùy chọn phần mềm Q-Link hoặc Qualview để tích hợp ATE và các kết nối từ xa khác

• Tùy chọn bộ phân tích phổ và hệ thống thu thập dữ liệu tích hợp
