Thiết bị kiểm tra độ phẳng bề mặt Engis

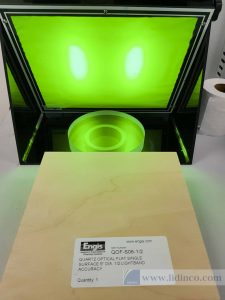

Giới thiệu về thiết bị đo độ phẳng góc 60°

Đối với các mẫu vật liệu sau quá trình mài phẳng và đánh bóng bằng các loại máy mài phẳng. Độ phẳng của bề mặt này phải đạt hiệu suất cao với dung sai thấp, để xác định chính xác nhất giá trị độ phẳng của mẫu vừa lapping, phương pháp đánh giá nhanh nhất là sử dụng thiết bị đo độ phẳng của Engis. Thiết bị đo độ phẳng này hoạt động dựa trên nguồn sáng đơn sắc (FMD) và độ phẳng quang học

Thiết bị đo độ bóng FMD của Engis có các lợi thế so với các nguồn sáng đơn sắc truyền thống như

– Di chuyển dễ dàng, bền, giá cả phải chăng
– Sử dụng nguồn điện (110/220V AC)
– Cung cấp ánh sáng màu xanh lá cây cho khả năng quan sát dễ dàng hơn, chống mỏi mắt so với đèn helium
– Độ tương phản cao
– Góc chiếu sáng 60°
– Có sẵn các kích thước khác nhau tùy thuộc vào mẫu
– Có sẵn các kích cỡ FMD-16 (10×12) và FMD-30 (11×17)

Hướng dẫn sử dụng thiết bị đo độ phẳng bằng nguồn sáng đơn sắc

– Đặt mẫu đánh lapping vào bên trong thiết bị, đưa bề mặt cần phân tích lên trên
– Đặt tấm tấm phẳng quang học (Optical flat) lên trên bề mặt cần phân tích
– Quan sát trên bề mặt mẫu qua tấm phẳng quang học sẽ thấy các đường sọc đen
– Ở khu vực mà các đường sọc càng đều và song sóng với nhau thì khu vực đó đạt độ phẳng và bóng tốt. Ngược lại khu vực có càng đường không song song, méo mó hoặc không có đường sọc chứng tỏ bề mặt ở khu vực đó chưa đạt yêu cầu
– Càng đường thẳng đồng đều và song sóng chứng tỏ bề mặt đã được đánh bóng tốt
