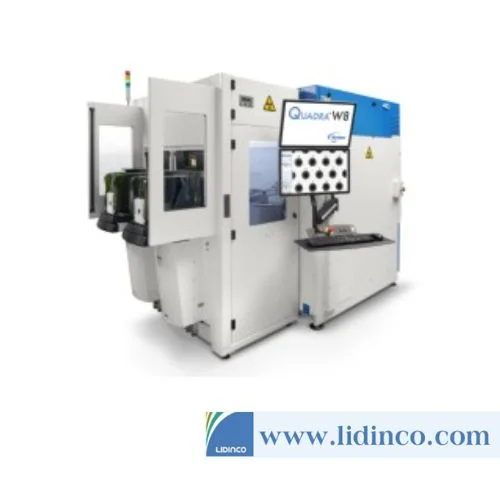

Máy X-Ray kiểm tra khuyết tật và đo lường Nordson Quadra™ W8

Giới thiệu máy x-ray kiểm tra khuyết tật và đo lường Nordson Quadra™ W8

Máy X-Ray Quadra™ W8 là một giải pháp linh hoạt, dựa trên phòng thí nghiệm để kiểm tra mức wafer cung cấp độ phóng đại và chất lượng hình ảnh hàng đầu trong ngành.

• Kiểm tra hình dạng, mức chiết rót và khoảng trống trong TSV thông qua silicon vias.
• Kiểm tra chất lượng xây dựng, liên kết dây, căn chỉnh thành phần và hàn & trống dính trong quá trình sản xuất MEMS.
• Kiểm tra sự hiện diện của vết sưng, hình dạng, vị trí và khoảng trống trong các vết sưng của tấm wafer.
• Tìm các khuyết tật như khớp lạnh, đầu trong gối và lệch trong các gói cấp độ tấm wafer 2.5D và 3D.

Xử lý tấm wafer tích hợp đảm bảo người vận hành có thể kiểm tra chất lượng mức wafer trực tiếp từ FOUP mà không cần phải xử lý tấm wafe

Xem các chi tiết nhỏ nhất:

Quadra™ W8 tạo ra những hình ảnh vượt trội giúp bạn dễ dàng nhìn thấy ngay cả những chi tiết nhỏ nhất và tìm ra khuyết điểm một cách nhanh chóng.

• Chuỗi hình ảnh tích hợp cho thấy các khuyết tật nhỏ tới 0,1μm. Ống, nguồn điện và máy dò đều được thiết kế và sản xuất trong nhà cho các ứng dụng điện tử
• Bộ lọc nâng cao nâng cao mang lại hình ảnh sắc nét nhất
• Độ phân giải vượt trội với máy dò Aspire 6.7 MP

Đơn giản theo tiêu chuẩn:

Kiểm tra bằng Tia X phải dễ sử dụng và trực quan nhất có thể. Quadra W8 cho phép người dùng không thường xuyên và người vận hành có kinh nghiệm nhìn thấy hình ảnh X-quang đáng kinh ngạc một cách nhanh chóng, dễ dàng và với đào tạo tối thiểu.

• Giảm thiểu đào tạo người vận hành với phần mềm Gensys trực quan
• Tự động hóa việc thu nhận hình ảnh với các quy trình AIR
• Tìm lỗi nhanh chóng với điểm chuột và nhấp vào điều khiển

Xử lý tấm wafer tự động:

Kiểm tra các tấm wafer trực tiếp từ FOUP. Quadra™ W8 đảm bảo tính toàn vẹn tối đa của tấm wafer bằng cách loại bỏ mọi xử lý tấm wafer thủ công của người vận hành.

• Xử lý EFEM đảm bảo bảo vệ tấm wafer hoàn chỉnh
• Tích hợp máy chủ nhà máy SECS / GEM để theo dõi và kiểm soát
• Tuân thủ SEMI S2, S8
