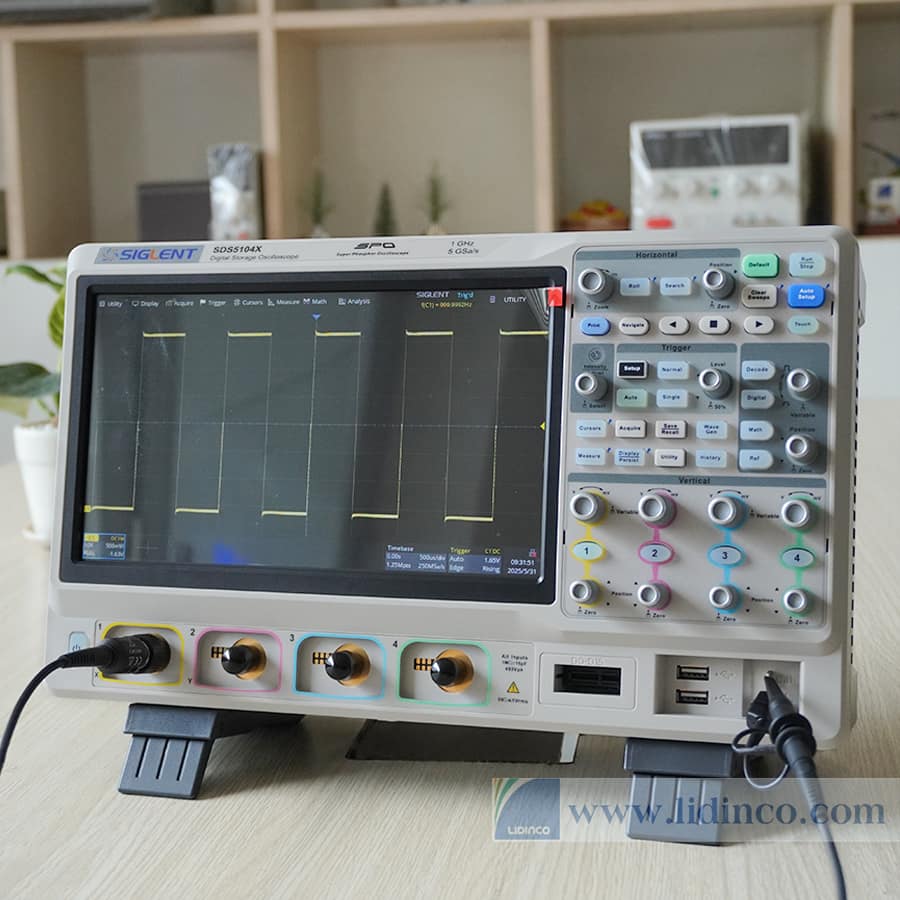

Máy hiện sóng Siglent SDS5104X 1 GHz

Mô tả máy hiện sóng DSO Siglent SDS5104X

Mẫu  máy hiện sóng SDS5104X  là dòng  máy hiện sóng cao cấp của Siglent thuộc  series SDS5000X  sản phẩm có mức băng thông băng thông 1 GHz, 500 MHz và 350 MHz, có tốc độ lấy mẫu tối đa 5 GSa/s, độ dài bản ghi tối đa 250 Mpts/kênh và hiển thị lên đến 4 kênh analog + 16 kênh kỹ thuật số khả năng phân tích tín hiệu hỗn hợp.

Máy hiện sóng kỹ thuật số SDS5000X có tích hợp công nghệ SPO của Siglent có tốc độ thu sóng tối đa lên tới 110.000 wfm/s (chế độ thông thường, lên tới 500.000 wfm/s ở chế độ Sequence), màn hình hiển thị cảm ứng.History waveform recording, Sequence acquisition, Search and Navigate functions allow for extended waveform records to be captured, stored và analyzed. Cùng một loạt các khả năng đo lường và toán học ấn tượng, các tùy chọn cho bộ tạo dạng sóng tùy ý 25 MHz, cũng như giải mã nối tiếp cũng là những tính năng của Máy hiện sóng Super Phosphor SDS5000X, thích hợp sử dụng trong các nghiên cứu, thí nghiệm và giảng dạy….

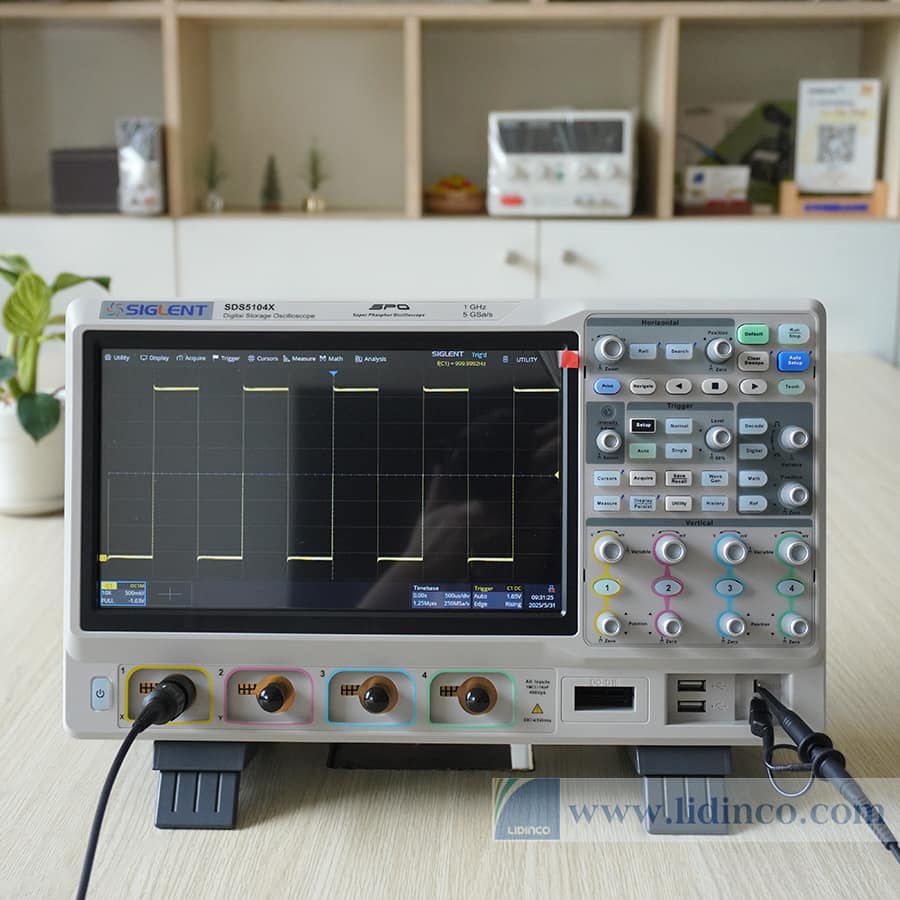

Sản phẩm có màn hình rộng 10.1″ độ phân giải cao, hỗ trợ cảm ứng đa điểm cho phép phóng to, thu nhỏ sóng trực tiếp và nhanh chóng trên màn hình hiển thị

Tính năng

• Công nghệ SPO: Tốc độ bắt dạng sóng lên đến 110.000 wfm/s (chế độ thường) và 500.000 wfm/s (chế độ sequence)
• Hệ thống trigger kỹ thuật số
  • Intelligent trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified and Video (HDTV supported). Trigger zones helps to simplify advanced triggering
  • Serial bus triggering and decoder supports I2C, SPI, UART, CAN, LIN (Standard) and CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, and Manchester (optional) protocols
• Độ ồn nền thấp, hỗ trợ thang đo điện áp từ 0.5 mV/div đến 10 V/div
• Chức năng ghi dạng sóng lịch sử (History), độ dài dạng sóng được ghi tối đa là 100.000 khung hình
• 16 kênh kỹ thuật số với tốc độ lấy mẫu lên đến 1.25 GSa/s, độ dài bản ghi lên đến 62.5 Mpts
• Máy phát dạng sóng chức năng / tùy ý 25 MHz, tích hợp nhiều dạng sóng được xác định trước
• Màn hình TFT-LCD 10.1” lớn với độ phân giải 1024 * 600; Màn hình cảm ứng điện dung hỗ trợ cử chỉ đa chạm

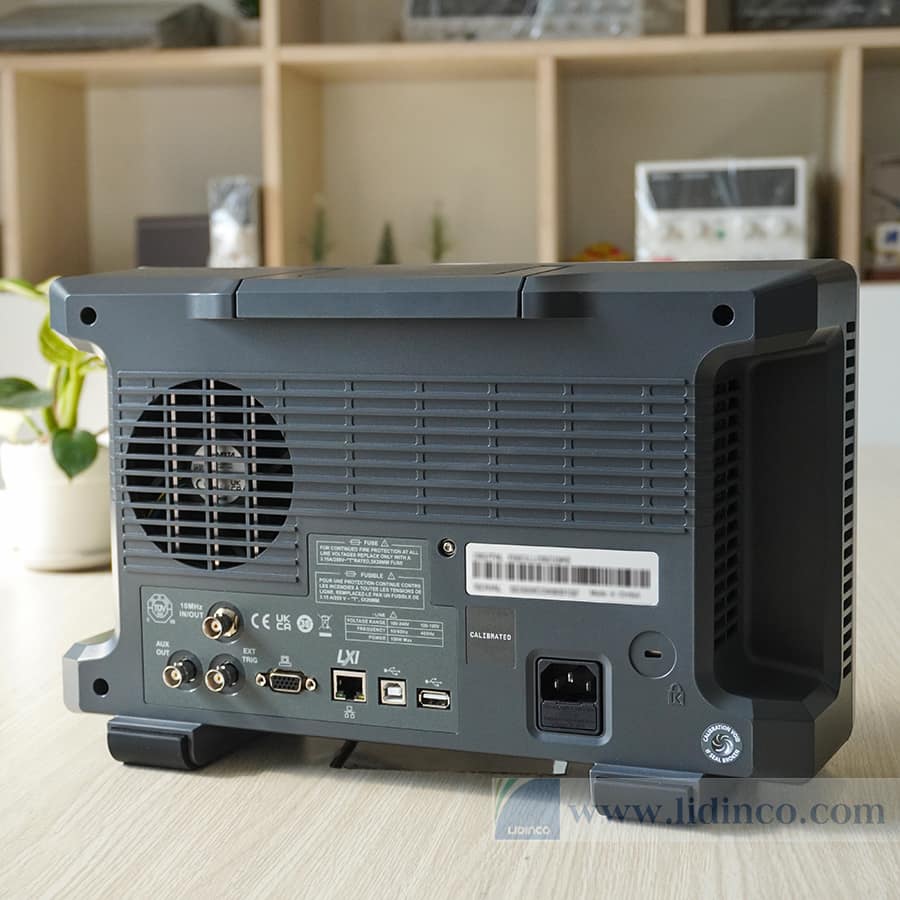

• Nhiều giao diện: USB Host, USB Device (USBTMC), LAN (VXI-11, telnet, socket, web), Pass/Fail, Trigger Out, 10 MHz In, 10 MHz Out, ngõ ra VGA
• Hỗ trợ các lệnh điều khiển từ xa SCPI
