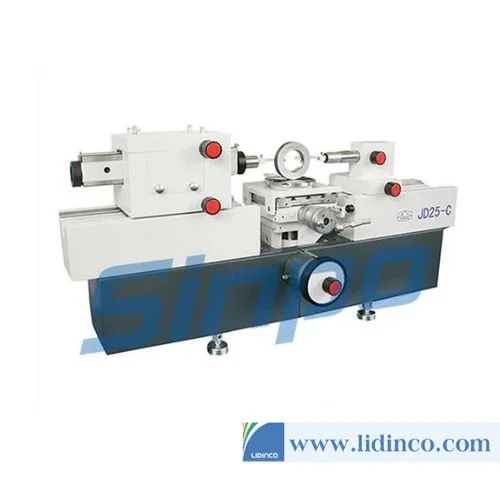

Máy đo chiều dài Sinpo JD25

Bàn làm việc phổ quát

Diện tích lắp đặt (mm): 160×160

Phạm vi điều chỉnh độ cao (mm): 0 ~ 100

Hành trình ngang (mm): 25

Độ dốc Y: ±3 °

Xoay bàn làm việc: ± 4 °

Tải trọng: 10kg

Kích thước phù hợp với đường kính trong của nắp đo: Φ6H7

Kích thước đường kính ngoài giữa thanh tham chiếu và đường kính trong của nắp đo: Φ6g6

Phạm vi đo:

Kích thước bên ngoài (mm):

Đo tuyệt đối: 0 -100, Đo tương đối: 0- 670

Kích thước bên trong (mm):

Trong khi sử dụng móc đo nhỏ (khi độ sâu mở rộng tối đa lên đến 12, độ dày cánh tay tối đa là 50): 10 ~ 400.

Trong khi sử dụng móc đo lớn (khi độ sâu mở rộng tối đa lên đến 50, độ dày cánh tay tối đa là 85): 30 ~ 370.

Sử dụng móc đo điện (mm): 1 ~ 60

Sử dụng móc đo đa năng (mm): 14 ~ 112

Đường kính trung gian giữa các vít bên trong (mm):

Trong khi sử dụng móc đo nhỏ (đường kính vít nhỏ 13 ~ 30)

Trong khi sử dụng móc đo lớn [đường kính vít nhỏ 31 – (độ dày 70 cánh tay) ×2]

Cao độ vít (mm): 1 ~ 6

Đường kính trung gian giữa các vít bên ngoài (mm):

Tối đa: 200, Sân vít: 1 ~ 6

Lực đo (N): 0, 1,5, 2,5

Màn hình kỹ thuật số tương đương (mm): 0,0001

Sự thay đổi của giá trị hiển thị thiết bị:

Trong khi đo kích thước bên ngoài: 2σ≤0,3μm

Trong khi đo kích thước bên trong: 2σ≤0,5μm

Độ chính xác của thiết bị: (dưới 20 °C ± 0,2 °C, L là kích thước đo được tính bằng mm)

Kích thước bên ngoài đo trực tiếp: (0,5 + L / 200) μm

Đo kích thước bên trong: (1 + L / 100) μm

Kích thước tổng thể của nhạc cụ (mm):1060×390×450 (L×W×H)

Trọng lượng máy tính lớn: 170 kg
