Bộ tiền khuếch đại điện áp GRAS 26AN 1/4”

Dải tần số: 2.5 Hz – 200 kHz
Độ ồn: 1.8 µV
Gia số: -0.29 dB
Tính năng nổi bật: Để hiệu chuẩn độ nhạy mạch hở của hộp micrô 1/2 “và 1/4”

Thiết kế:

Tất cả các bộ tiền khuếch đại micrô GRAS đều dựa trên chất nền màng gốm nhỏ với trở kháng đầu vào rất cao. Nền gốm được che chắn bởi một vòng bảo vệ nhằm giảm thiểu ảnh hưởng của điện dung lạc và nhiễu vi âm. Vỏ được làm bằng thép không gỉ cho sức mạnh và độ bền tối đa. Kích thước nhỏ của các bộ tiền khuếch đại này đảm bảo hoạt động đáng tin cậy trong điều kiện ẩm ướt do tỏa nhiệt do tản điện bên trong.

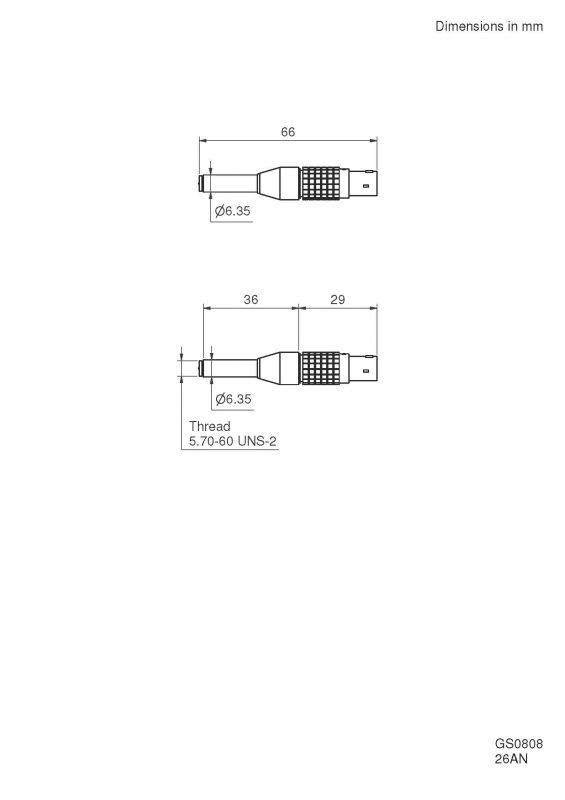

Các bộ tiền khuếch đại này tương thích với micrô 1/2 ” theo tiêu chuẩn quốc tế IEC 1094. Sợi gắn (11,7 mm – 60 UNS-2) tương thích với các loại micrô tương tự khác.

Dải động

GRAS 26AN có thể xử lý cả bộ nguồn đơn và hai mặt. Nguồn cung cấp có thể thay đổi giữa 28 VDC và 120 VDC một mặt hoặc ± 14VDC và ± 60 VDC hai mặt. Khi sử dụng điện áp cao (120VDC hoặc ± 60VDC), dải động vượt quá 140 dB.

Tiếng ồn

Mạch điện trong GRAS 26AN được xây dựng trên nền gốm sử dụng các thành phần nhiễu thấp được chọn lọc. Độ nhiễu điện thấp đến mức tiếng ồn của hệ thống chủ yếu được xác định bởi tiếng ồn nhiệt của vỏ micrô.

Phản hồi thường xuyên

Việc cắt tần số thấp của bộ tiền khuếch đại GRAS 26AN chủ yếu được xác định bởi trở kháng đầu vào của bộ tiền khuếch đại và điện dung của cục micro. Công suất 20 pF, 6,5 pF và 3 pF tương ứng với điện dung điển hình của các cục micrô 1/2 “, 1/4″ và 1/8 ”

Việc cắt tần số cao được xác định bởi khả năng điều khiển tải điện dung (tốc độ quay) của bộ tiền khuếch đại do cáp gây ra. Đối với tín hiệu lớn, ảnh hưởng của các tham số này phải được tính đến khi thực hiện các phép đo. Đáp ứng tín hiệu lớn cho GRAS 26AN đối với các tải điện dung khác nhau tương ứng với các độ dài cáp khác nhau được thể hiện trong bảng dữ liệu. Mức đầu ra tính bằng decibel so với 1 Volt. Điện dung điển hình cho cáp là 100pF / m (30pF / foot).

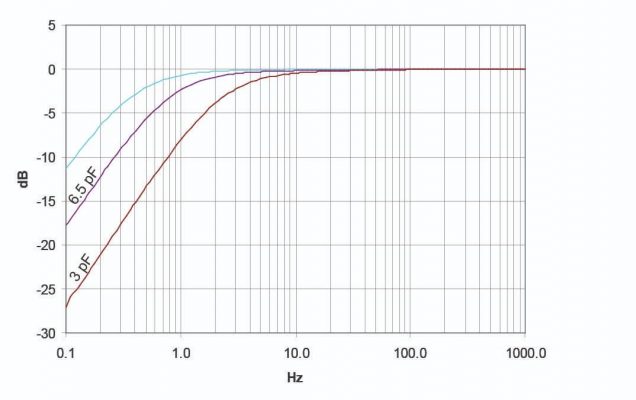

Đáp ứng tần số thấp điển hình cho micrô ½ ″ (20 pF), ¼ ″ (6,5 pF) và ⅛ ″ (3 pF)

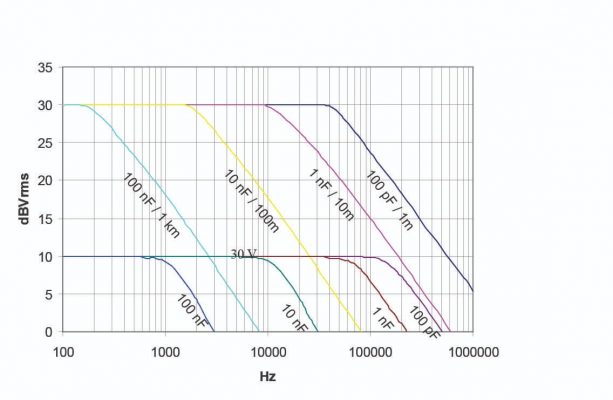

Giá thầu tối đa điển hình Tín hiệu đầu ra rms với nguồn cung cấp 120 V và 30 V
