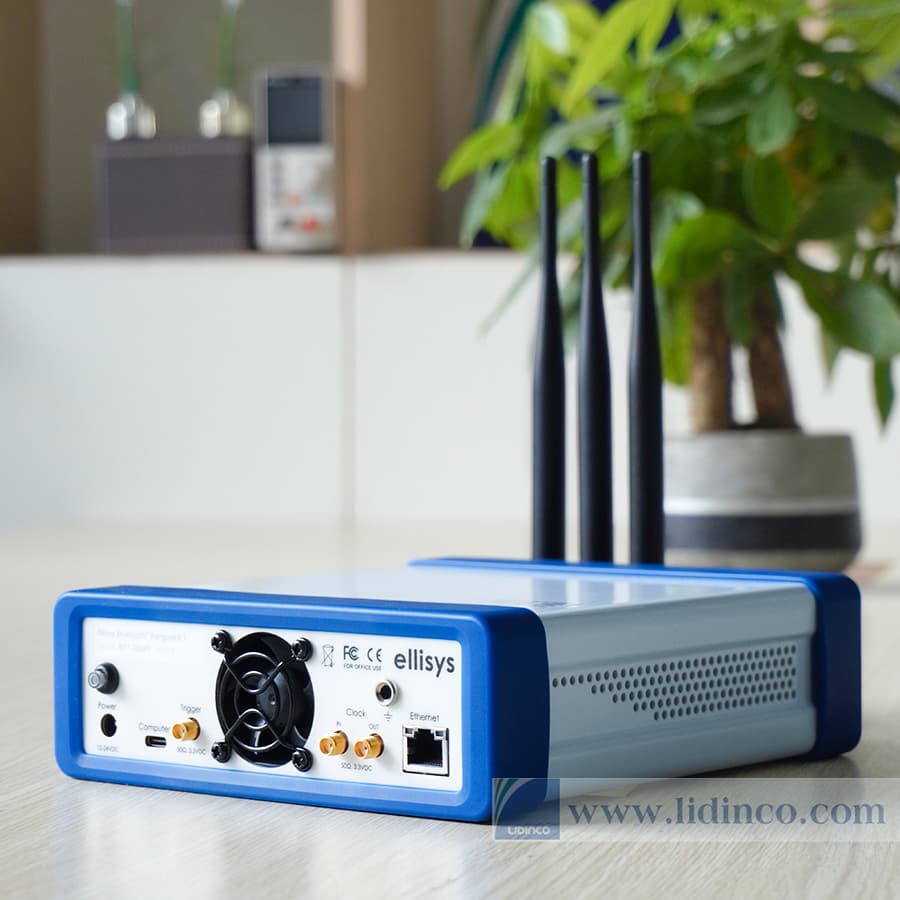

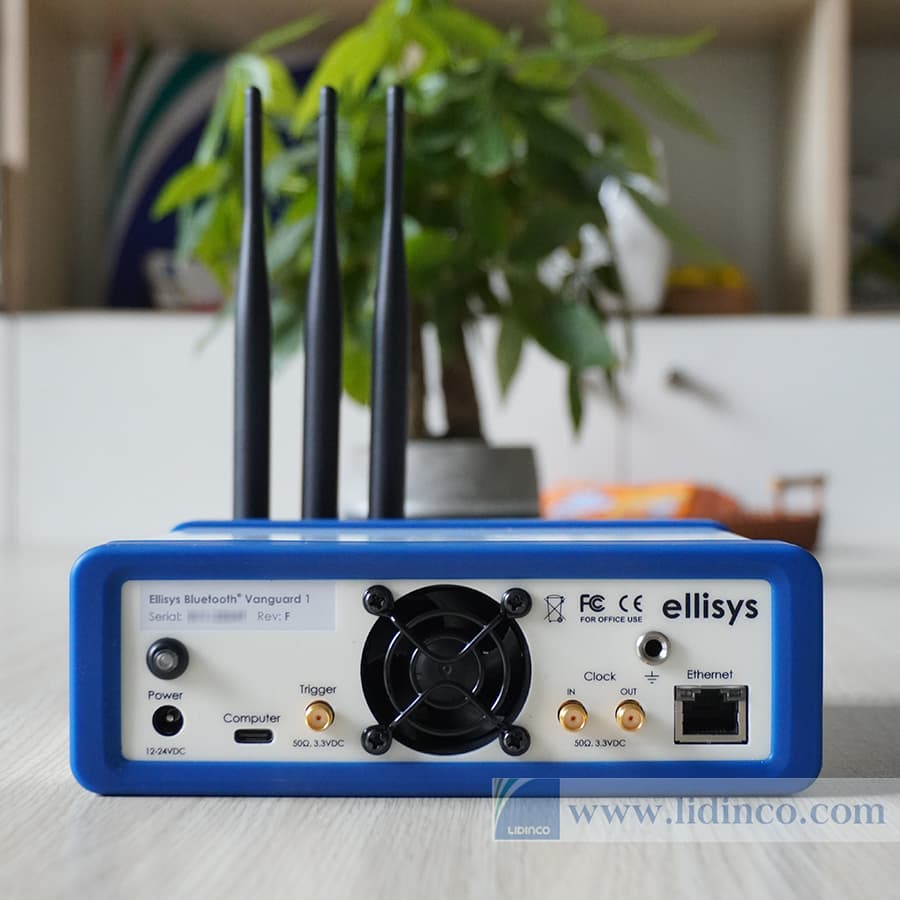

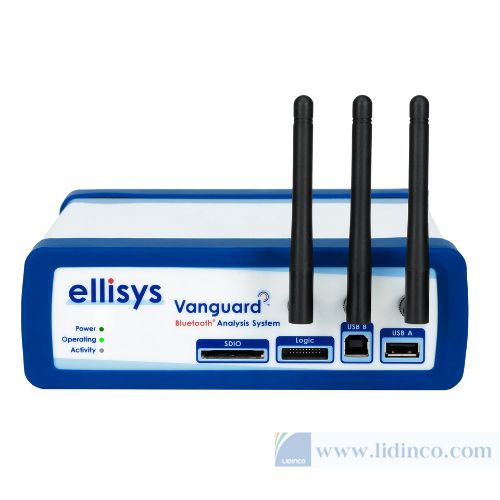

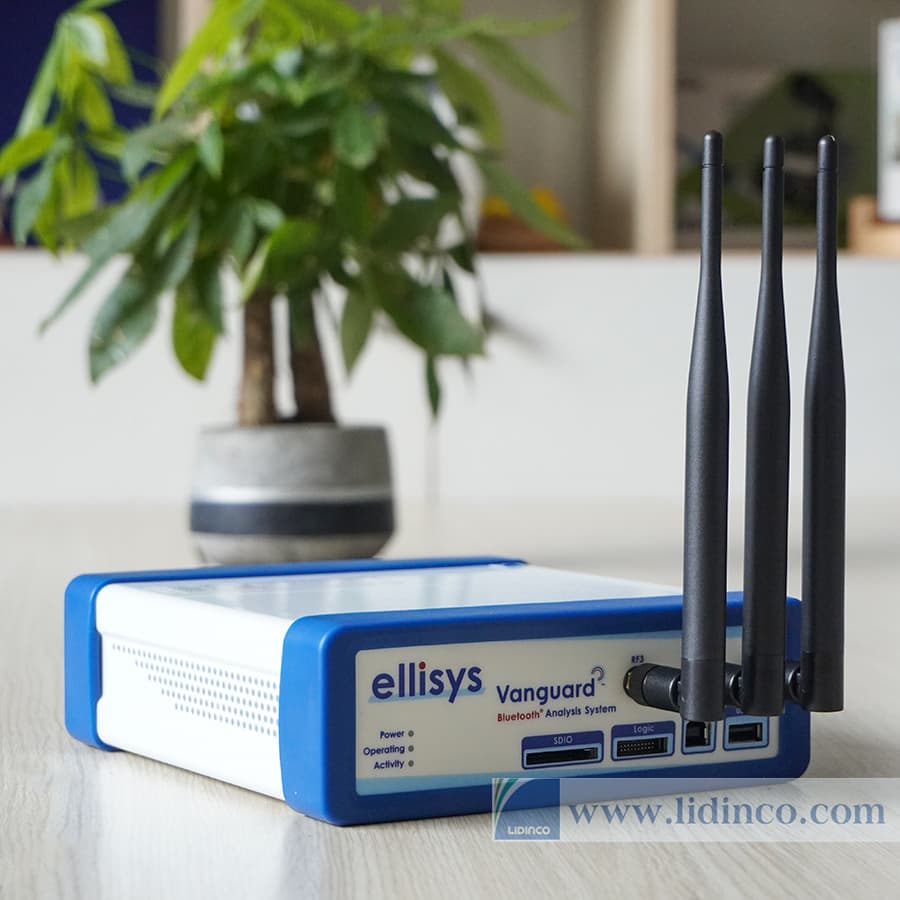

Bộ phân tích giao thức Bluetooth Ellisys BV1-STD-LE

Giới thiệu thiết bị phân tích giao thức Bluetooth®

Ellisys Bluetooth Voyager (BV1) là một thiết bị phân tích giao thức (Protocol Analyzer) hàng đầu, được thiết kế chuyên biệt để hỗ trợ các kỹ sư trong việc phát triển, gỡ lỗi và kiểm tra các sản phẩm sử dụng công nghệ Bluetooth® (bao gồm cả Bluetooth Classic và Bluetooth Low Energy – BLE). BV1 cung cấp khả năng quan sát chi tiết và toàn diện về luồng dữ liệu truyền thông, từ lớp vật lý đến lớp ứng dụng.

Khả năng Ghi và Phân tích Nổi bật

BV1 được trang bị công nghệ whole-spectrum capture (ghi lại toàn bộ phổ tần), cho phép thu thập mọi gói tin Bluetooth trong dải tần 2.4GHz, đảm bảo không bỏ sót bất kỳ sự kiện nào.

Phân tích Đa chuẩn (Multi-standard Analysis):

Thu thập và phân tích đồng thời Bluetooth BR/EDR (Classic) và Bluetooth Low Energy (BLE).

Hỗ trợ ghi lại các sự kiện Wi-Fi 802.11 a/b/g/n để phân tích nhiễu và cùng tồn tại (Coexistence Analysis).

Bộ nhớ Sâu và Lọc Mạnh mẽ:

Sở hữu Bộ nhớ Ghi Sâu (Deep Recording Memory), cho phép ghi lại phiên làm việc kéo dài hàng giờ hoặc thậm chí hàng ngày.

Các cơ chế Lọc và Kích hoạt (Filtering and Triggering) tinh vi giúp kỹ sư chỉ tập trung vào các sự kiện quan trọng, loại bỏ dữ liệu không cần thiết.

Tích hợp Logic Analysis (Tùy chọn):

Cung cấp tùy chọn kênh phân tích logic tốc độ cao, cho phép đồng bộ hóa dữ liệu Bluetooth với các tín hiệu điều khiển phần cứng (GPIO, I/O ports) hoặc giao thức nối tiếp (UART, SPI, I2C) khác.

Phần mềm phân tích Ellisys (Ellisys Analysis Software)

Sức mạnh của BV1 nằm ở phần mềm phân tích độc quyền, cung cấp giao diện trực quan để giải mã và hình ảnh hóa dữ liệu:

Giải mã Toàn diện: Tự động giải mã tất cả các lớp giao thức (bao gồm L2CAP, RFCOMM, SDP, GATT, ATT) và hiển thị chúng dưới dạng Cấu trúc Cây Gói tin (Packet Tree Structure) dễ đọc.

Biểu đồ Thời gian (Timeline View): Hình ảnh hóa luồng giao tiếp theo thời gian, giúp dễ dàng xác định độ trễ (latency), lỗi thời gian và các vấn đề về hiệu suất.

Phân tích Lỗi và Năng lượng: Tự động đánh dấu các gói tin lỗi (CRC errors) và cung cấp công cụ phân tích mức tiêu thụ năng lượng, rất quan trọng cho các thiết bị BLE hoạt động bằng pin.

Ứng dụng Chính

Ellisys Bluetooth Voyager BV1 là công cụ không thể thiếu cho:

• Nghiên cứu và Phát triển (R&D): Gỡ lỗi các lớp phần mềm và firmware Bluetooth mới.
• Kiểm tra Tương thích (Compliance Testing): Đảm bảo sản phẩm tuân thủ các đặc tả Bluetooth Core Specification.
• Phân tích Sự cùng Tồn tại (Coexistence): Đánh giá hiệu suất của Bluetooth khi hoạt động đồng thời với Wi-Fi trong cùng dải tần 2.4GHz.
• Kiểm tra Chất lượng (QA): Phân tích hiệu suất và độ tin cậy của thiết bị dưới các điều kiện truyền tải dữ liệu nặng.

Ellisys BV1 là sự lựa chọn hàng đầu để nâng cao tốc độ và độ chính xác trong quá trình phát triển các sản phẩm kết nối không dây.
